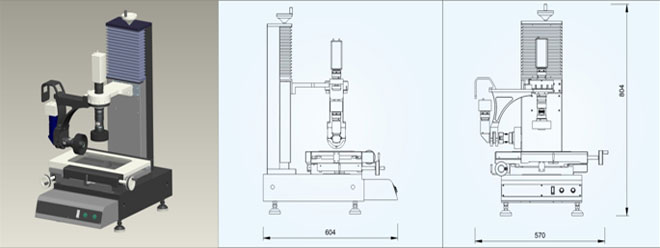

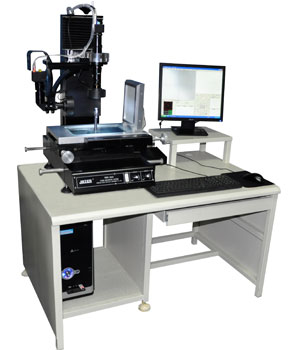

刀具影像測量儀
儀器特征;
1.刀具測量儀是影像測量儀中的一種測量儀器;
2.立臥雙鏡頭刀具專用檢測儀是應用于刀具行業的測量系統，其適用于專業化刀具生產商或刀具修磨廠;
3.測量時，其可以從兩個方向找正并測量刀具，一次裝夾即可實現X軸、Y軸、Z軸、臥式鏡頭回轉軸，刀具旋轉等多個軸的測量，避免了多次裝夾時產生的誤差，這是其他普通測量儀所不具備的；
4.在雙鏡頭中采用同軸高精密旋轉夾具，極大方便了測量，一次裝夾即可以完成刀具的直徑、長度、切削刃間距、前角、后角、螺旋角、主偏角、副偏角、等各種尺寸的精確測量。 |  |
部份功能介紹：
刀具測量軟件除了具備測量軟件的常用功能外，增加視頻區的十字線對位功能，通過鍵盤方向鍵調節十字線可以快速的測量出刀口的角度?？梢酝ㄟ^鍵盤數字鍵1、2快速切換CCD鏡頭，從而能從不同角度和方向觀測被測物體。在測量工作區域中，增加了六個快速檢測距離的功能.
點到點的距離,
點到直線的距離、
線到線的距離、
圓心到直線的距離、
圓心到圓心的距離、
圓環的厚度。

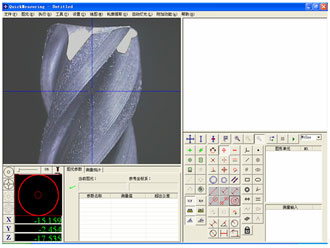

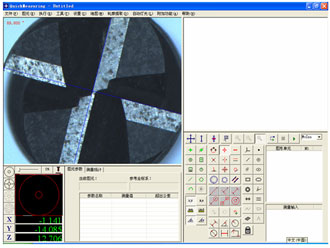

刀具測量軟件實測界面：
 |  |
 |
技術參術:
| 儀器型號 | VMSD-2010 | |
| 工作臺 | 金屬臺尺寸 | 404x228 |
| 玻璃臺尺寸 | 260x160 | |
| 運行行程 | 200x100 | |
| 外形尺寸 | 625x515x940 | |
| 儀器重量（Kg） | 150 | |
| 影像系統 | 1/3" CCD彩色攝像機； 變焦物鏡分辨率：0.7~4.5X； 視頻總倍率：30X~230X； 物方視場：7~1.1mm 表面光源與透射光源均使用LED，亮度可調到 | |
| 電源 | AC180~260V/50HZ | |
| 測量功能 | 可測線、角、圓、圓心距、角度 | |
