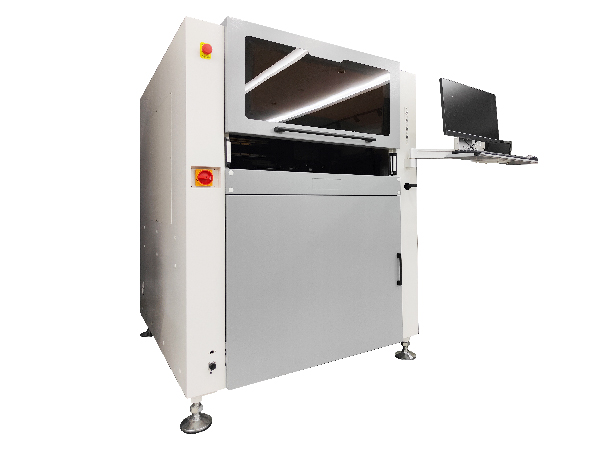

全自動鋼網測量機
應用領域：
1、SMT生產環節中，印刷、貼片、焊接是主要、也是最重要的三個環節；
2、據權威機構統計，有接近74%的SMT不良現象與印刷工藝相關；
3、對于印刷環節，目前已經有部分客戶在使用SPI設備進行質量監測；
4、但對于鋼網環節，這一產生的第一環節，目前的管控手段非常缺乏，甚至處于空白狀態；
5、對于鋼網開孔的質量要求，以及不同開孔方式和質量，對產品和工藝的影響，是非常深入、具有較強的科學性的命題；
6、因?yàn)槿狈︿摼W(wǎng)來料和使用過程中的檢測、驗證手段，導致無法及時有效的控制因此帶來的品質和效率問題；
????
一、客戶使用需求：
1、鋼網上線使用前，對鋼網來料的檢測，保證鋼網開孔的合理性、正確性；
2、不同時期的鋼網精度變化，確定鋼網使用壽命，提前預防；
3、新舊替換鋼網進行對比檢測，分析其工藝優點及變化觀測，為工藝研究提供參考；
4、不同頻率的鋼網清洗效果，確保鋼網使用的正確性；
5、鋼網開孔的合理性進行分析，模擬其下錫量，使用模擬印刷功能，提前預知鋼網品質；
6、B、PCB GERBER、鋼網GERBER的三者對照功能，提供鋼網、印刷工藝分析的窗口和工具；
二、鋼網檢測儀特點：
1、零零級大理石平臺，保證設備平臺精度、穩定性，采用自然浮動式裝配法，保持自然，不受外力影響；
2、運動結構一體鑄造成型，經過自然老化、應力釋放工藝處理和精加工，保證運動機構的穩定性和高精度；
3、采用德國產 IDS 高端工業相機，在保證測試速度的情況下，最高分辨率6.9um；
4、采用英國 Renishaw品牌的高精度光柵尺，配合軟件、機械進行運動、定位精度閉環控制，保證機械定位精度。
5、Z軸高度運動系統，可應對各類高度鋼網，以及滿足自動張力測試需求；
6、頂部環形LED光源，配合高質量隨動型同軸LED底部光源，穿透性強，減少光暈現象，確保開孔邊緣成像清晰；
7、編程：通過GERBER文件進行編程，操作簡單、快捷，編程時間3~5分鐘即可完成；
8、自動檢測：鋼網放入設備后，即可自動測試，自動輸出檢測結果，無需繁瑣操作
9、配備專用SPC統計分析軟件，對檢測數量進行統計分析，生成各類檢測報告，以供查看和追溯；
10、提供更多鋼網工藝檢測功能定制；
三、部分機器參數
序號 | 類型 | 項目 | 參數 |
1 | 檢測規格 | 型號名稱 | JT-S700 |
2 | 檢測用途 | 清洗效果檢測、開口位置、大小、質量、精度檢測、異物檢測、鋼網精度變化對比等 |
3 | 檢測項目 | 位置、大小、質量、精度、異物、張力、毛刺、虛擬印刷（選配） |
4 | 鋼網厚度檢測 | 可測試鋼網厚度，階梯鋼網開口厚度（選配） |
5 | 檢測時間 | 1.1秒/FOV , 視鋼網尺寸與開口數量而定 |
6 | 檢查精度 | 開口 位置測量精度 | ±17μm /330mm |
7 | 開口 尺寸測量精度 | 最小3.5μm (在相同FOV內) |
8 | 位置精度 | 垂直度誤差<±10μm /330mm位置度誤差<±17μm 、光柵尺精度±5μm |
9 | 綜合精度 | 機械精度7μm +光柵尺精度5μm ＋圖像分析4μm +光柵尺讀數精度1μm =綜合精度:17μm /330mm |
10 | 傳動機構 | 重復性 ±33μm /330mm( 不確定，因?yàn)槲恢每梢酝ㄟ^光柵尺讀入）分辨率1μm ( 光柵尺分辨率精度1μm ） |
11 | 張力檢測 | 任意多位置測試 ±1NNaN 可標定精度（500g標準砝碼） |
12 | 最小檢測零件 | 80μm * 80 μm （可配置) |
????
